全自动電池片串焊机H730

适用于2栅/3栅/4栅/5栅切割電池片

描述技术参数

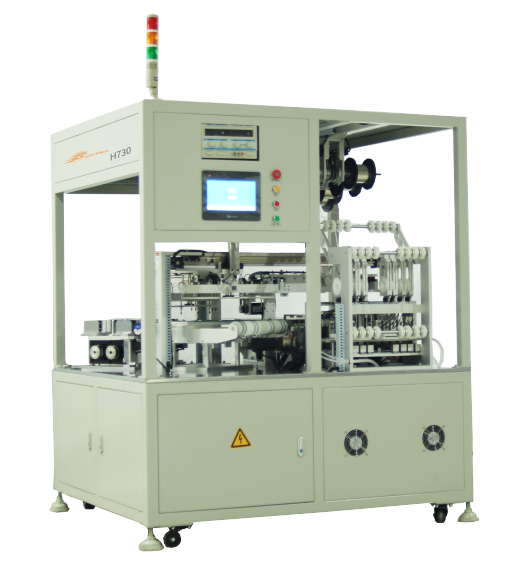

SUNNYWORLD太阳能電池片串焊机 H730

1、自动切換電池片供片料盒，做到更换電池片料盒不停机

2、線型修正電池片装置,破片率更低

3、专利焊头设计，工作稳定，寿命長，无氧化，升温快，提升焊接良品率

4、焊头可以自动研磨清洁，减少虚焊的产生，保证焊接的稳定性

5、超小型切割電池片作业设计，可以作业最小尺寸至39x8mm，最大尺寸為156X52mm

6、单柵、两棉、三栅、四栅、五栅、六栅電池片都可以在这台设备上作业

7、作业速度快，单栅電池片最快可达3200片／小时

8、電池片之间的间距可以在0．5到10毫米之间的范围内调节

9、使用简单，普通员工培训一天即可正常操作设备

H730串焊机操作视频，如果无法播放，请直接访问此视频链接：


序号	项目名称	规格参数	备注
1	作业速度	单栅：最快3000片/小时 2-6栅：最快1800/小时
2	電池片尺寸	宽度：8-52mm, 長度：39mm,52mm, 62.5mm，78mm，104mm，125mm，156mm	宽度5mm，可定制
3	電池片栅線数量	1~6栅
4	電池片厚度	160微米以上
5	焊带规格	宽度1.0~2.0mm, 厚度0.1~0.16mm	客户订購设备时须确定规格焊带
6	電池片破片率	≤0.3%	检验对象為未经二次分选的正品A片
7	焊接露白率	≤0.3mm	检验对象要求外观尺寸及印刷一致
8	電池片间距 Cell spacing	0.5~10mm
9	電池片盒供应能力	4或8*100片	4或8个料盒，每个料盒最多装100片電池片，自动切换
10	焊接方式	烙铁焊接
11	灯管寿命	≥2000小时
12	焊接温度	室温到600度可调
13	電源要求	3相/50~60Hz/380V/30A	電源線截面积不小于4mm²
14	峰值功率	10KW
15	平均功耗	3KW
16	气源要求	≥0.5MPa，洁净干燥空气
17	压缩空气消耗量	约150升/分钟
18	最大電池串長度	600mm
19	操作方式	PLC触摸屏操作
20	操作界面	中文或英文
21	设备外形尺寸	2400mmx1600mmx1900 mm	長x宽x高，不含警示灯高度
22	设备重量	900公斤
23	保质期 Warranty	12个月 12 months
